Photométrie

Comment fonctionnent les capteurs optek

L'essentiel

Figure 1 : les analyseurs photométriques optek sont constitués de ces principaux composants :

  1. Convertisseur - (émetteur)
  2. Jeu de câbles - câble blindé spécial de haute qualité reliant le capteur au convertisseur
  3. Corps du capteur - appareil de mesure dans différentes options de montage process.
    Capteur - en ligne (à passage direct) ou à insertion (sonde) avec
  4. Source lumineuse
  5. Assemblage de détecteur

Composition et assemblage du capteur

En général, les capteurs optek se composent d'un bras de lampe avec la source lumineuse (4), d'une cellule de mesure appelée corps de capteur (3) et d'un bras de détecteur (5) avec un ou plusieurs détecteurs, selon le principe de mesure appliqué.

Figure 2 : Dessin de la composition principale et du montage du capteur AF16-VB

  1. module de lampe
  2. module optique
  3. fenêtres optiques
  4. corps du capteur
  5. module de calibrage
  6. module de filtrage (VIS, NIR)
  7. module détecteur

Longueurs d'onde

Selon l'application, le module détecteur contient des filtres optiques (p. ex. 280 nm) qui permettent une mesure spécifique à la longueur d'onde, là où le composant chimique en foyer a son pic d'absorption.

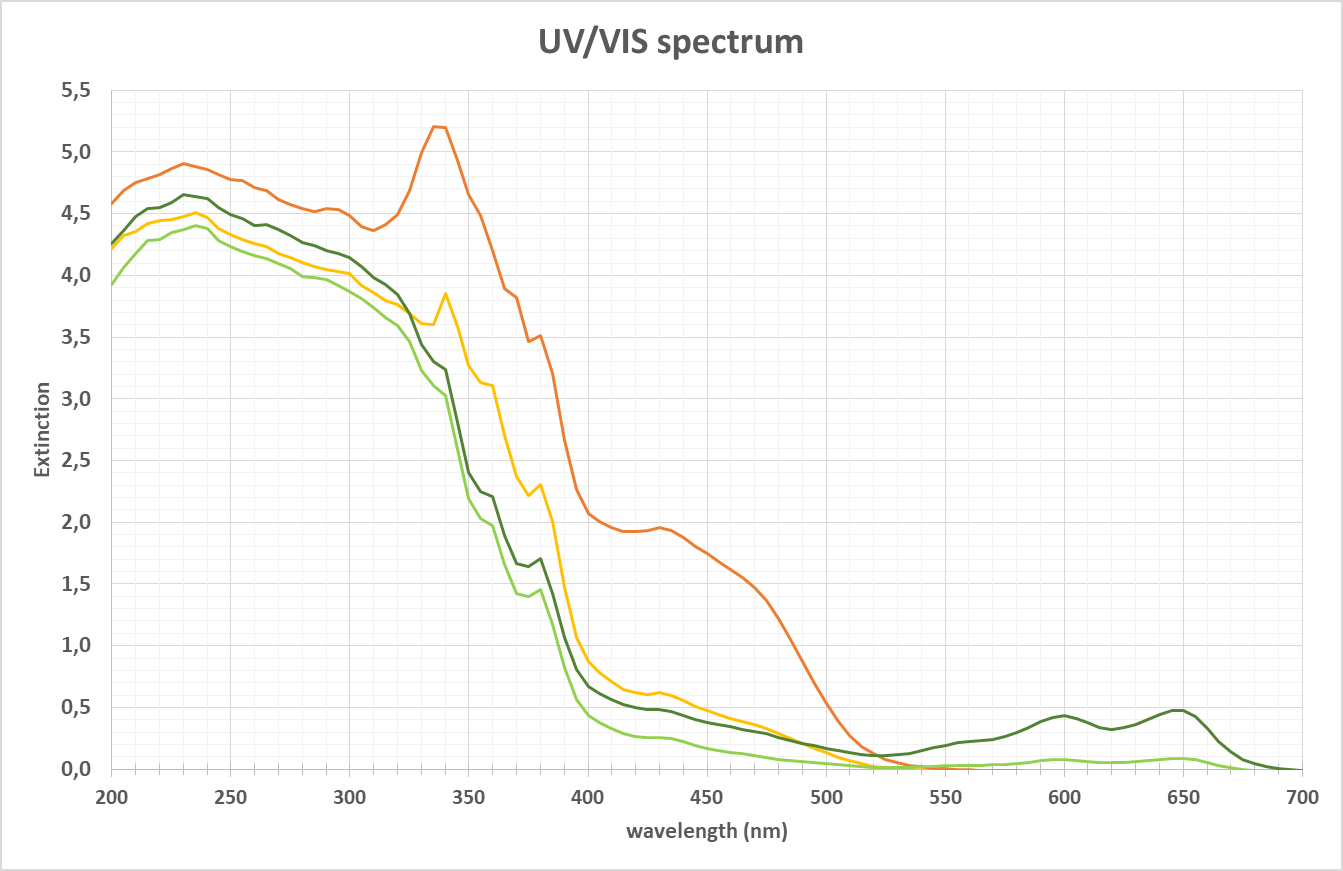

Figure 3 : spectres d'absorption typiques.

Les capteurs optek disposent d'une variété d'options de longueur d'onde pour répondre à tous les besoins des applications de mesure.

Figure 4 : Filtres disponibles (longueur d'onde, nm) pour les capteurs optoélectroniques.

Longueurs de chemin optique (OPL)

Pour s'adapter à la plage de concentration désirée à surveiller, la longueur du trajet optique (OPL) peut être ajustée en ajoutant les fenêtres optiques nécessaires.

Les capteurs optek, tels que les AF16-F, AF45, AF26, peuvent être configurés avec des filtres optiques en fonction des exigences de longueur d'onde des applications respectives. Les capteurs AF26 et AF46 à double canal sont conçus pour être utilisés avec deux filtres.

Figure 5 : Conception flexible du corps du capteur avec différentes longueurs de chemin optique réalisées à l'aide de différentes fenêtres.
