Contrôle ClO2 en ligne

Contrôle ClO2 en ligne

Le dioxyde de chlore (ClO2) est devenu l’agent de blanchiment incontournable dans l’industrie de la pâte à papier qui essaye de se passer du chlore. Plusieurs phases de blanchiment sont nécessaires à la production de pâtes variées, en fonction des méthodes, du lignite résiduaire et de la blancheur désirée. C’est un objectif pour la plupart des sites de production d’optimiser le dosage de ClO2 et l’efficacité de réaction de leur générateur. Le contrôle accru des émissions gazeuses permet en outre de réduire le rejet de dioxyde de chlore dans l’atmosphère.

optek AF26 capteur d’absorbance à double canal

Le dioxyde de chlore est commercialement produit soit par réduction du chlorate de sodium en milieu acide, soit par oxydation de chlorite de sodium. Il s’agit d’un gaz de synthèse jaune-vert, explosif mais stable en solution aqueuse si elle est protégée de la lumière et réfrigérée. C’est pour cette raison que le dioxyde de chlore doit être produit sur place au moyen d’un générateur. L’efficacité de ces générateurs ainsi que le dosage de ClO2 peuvent être optimisés par l’usage d’un analyseur en ligne optek.

En raison de la nature très agressive des flux, tous les éléments en contact avec le milieu sont constitués de matériaux résistant à la corrosion tels que le titane et le saphir. Des détecteurs de référence intégrés compensent toute perturbation telle que la variation du niveau de particules (turbidité) ou le vieillissement de la lampe. Des filtres de référence spéciaux de traçabilité NIST permettent à l’utilisateur de vérifier les performances de l’instrument sans intrusion dans la production, rendant la validation sûre, rapide et simple.

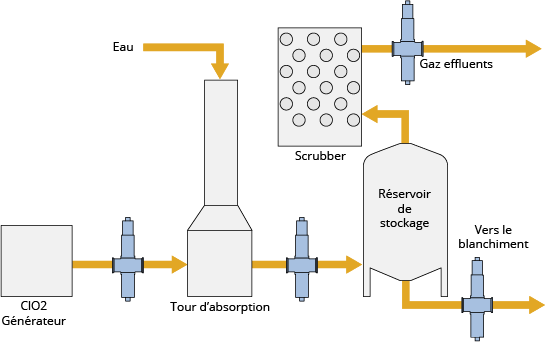

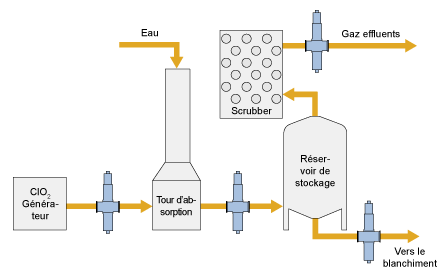

Installation

Les capteurs optek s’installent facilement et apportent des mesures en temps réel qui optimisent les performances de vos procès. Le design optique et la conception modulaire vous assurent une installation aisée et des mesures de haute précision.

Avantages

optek fournit des analyseurs en ligne conçus pour des conduits industriels de gros diamètre. Ces détecteurs analysent le flux même dans des conditions de pression élevées, permettant par là de faire l’économie de fastidieux échantillonnages et analyses labo, puisque les concentrations sont mesurées directement dans le tuyau.

La mesure en ligne de concentration en ClO2 peut s’effectuer sur des flux liquides ou gazeux. La technologie du faisceau scindé compense le vieillissement de la lampe ainsi que les concentrations fluctuantes en particules. Les senseurs optek sont également disponibles avec classifications pour zones dangereuses (ATEX, FM).

Convertisseur photométrique optek C4000

Le détecteur à deux voies compense la turbidité de fond ou la présence d’autres constituants dans le milieu automatiquement par l’utilisation d’une seconde longueur d’onde. Les signaux d’autres instruments mesurant la température ou la pression sont recommandés pour être utilisés directement en tant que compensation pour la concentration brute en ClO2 gazeux.

Les optiques en saphir apportent une résistance supérieure à tous les milieux abrasifs ou corrosifs et garantissent la pérennité des installations. Afin de réduire les coûts d’installation pour plusieurs applications, le convertisseur à microprocesseurs avec ses 4 sorties 4-20mA peut recevoir les signaux de deux analyseurs en ligne séparés. Les signaux du convertisseur peuvent, via le logiciel PROFIBUS® PA optionnel, être transférés à l’unité de contrôle central de l’usine (PLC ou DCS).
