Los fundamentos

Figura 1: Los analizadores fotométricos de optek constan de estos componentes principales:

1. Convertidor - (transmisor)
2. Juego de cables: conjunto de cables especiales blindados de alta calidad que conectan el sensor al convertidor.
3. Célula de flujo - dispositivo de medición con diferentes opciones de montaje al proceso.
   Sensor - En línea (circulante) o de inserción (sonda) con
4. Fuente de luz
5. Montaje del detector

Composición y ensamblaje de sensores

En general, los sensores optek consisten en un brazo de lámpara con la fuente de luz (4), una célula de flujo llamada sensor body (3) y un brazo detector (5) con uno o varios detectores, dependiendo del principio de medición aplicado.

Figura 2: Esquema de la composición principal y del montaje del sensor AF16-VB

1. módulo de lámpara
2. módulo óptico
3. ventanas ópticas
4. cuerpo del sensor
5. módulo de calibrado
6. módulo de filtro (VIS, NIR)
7. módulo detector

Longitudes de onda

Dependiendo de la aplicación, el módulo detector contiene filtros ópticos (p.ej. 280 nm) para medir específicamente en la longitud de onda, donde el componente químico analizado tiene su pico de absorción.

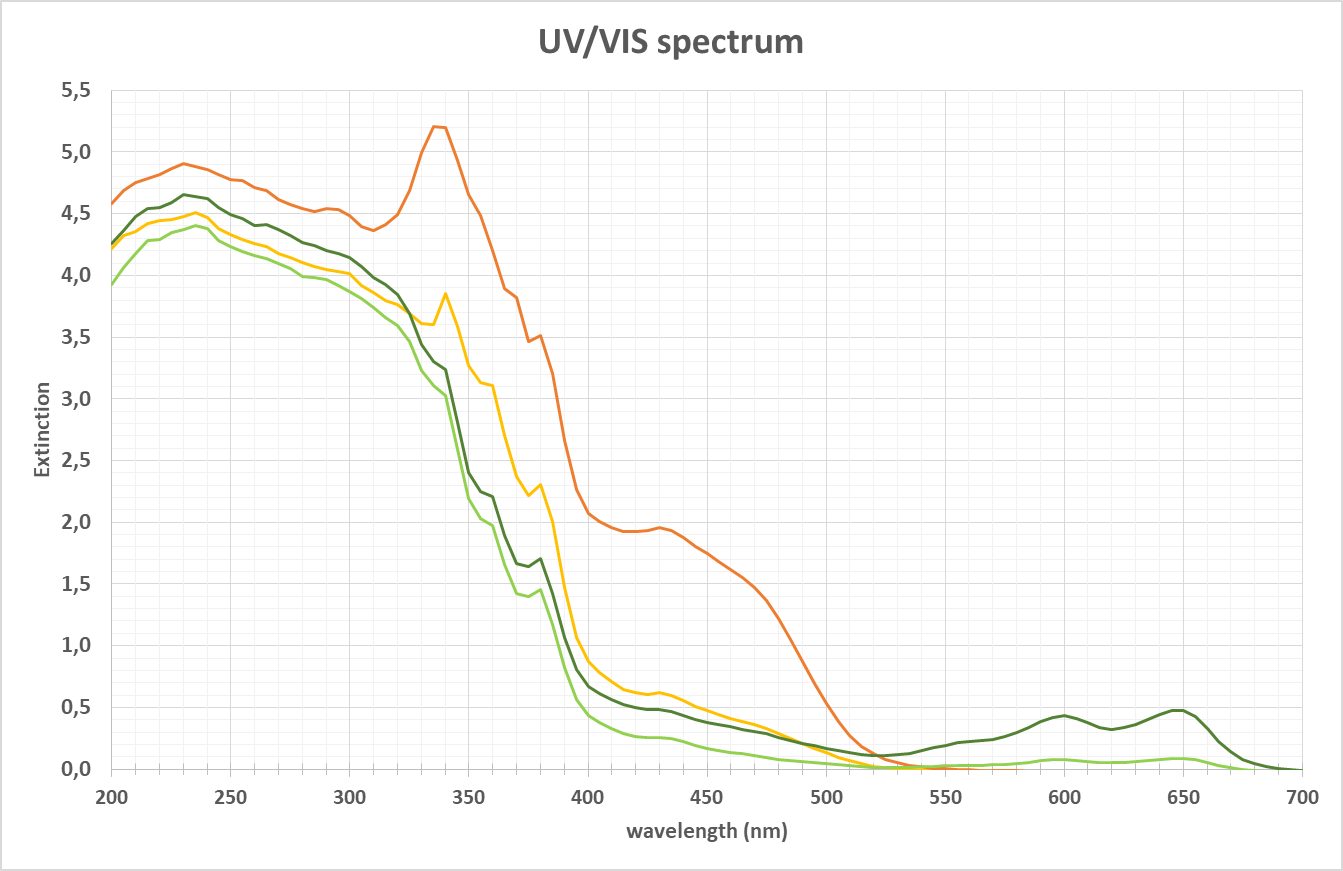

Figura 3: Espectros de absorción típicos.

Los sensores optek tienen una variedad de opciones de longitud de onda para satisfacer todas las necesidades de las aplicaciones de medición.

Figura 4: Filtros disponibles (longitud de onda, nm) para sensores optek.

Longitudes de paso ópticos (OPL)

Para adaptar la configuración de medición a los rangos de concentración deseados, la longitud del paso óptico (OPL) puede ser ajustada añadiendo las ventanas ópticas necesarias.

Los sensores optek, como el AF16-F, AF45, AF26, pueden ser configurados con filtros ópticos basados en los requisitos de longitud de onda de la aplicación respectiva. Los sensores AF26 y AF46 de doble canal están diseñados para el uso con dos filtros.

Figura 5: Diseño flexible de la célula de flujo con diferentes longitudes de paso óptico realizado con diferentes ventanas.
