Monitorización de ClO2 en línea

Monitorización de ClO2 en línea

El dióxido de cloro (ClO2) se ha convertido en el agente blanqueador más significativo en la industria de la pulpa y el papel para el blanqueamiento elemental libre de cloro (ECF por sus siglas en inglés). Se deben usar diferentes secuencias de blanqueamiento en la producción de diversas pulpas. Esto depende del proceso de despulpado que se use, el contenido de lignina residual de la pulpa y el brillo objetivo. Las metas principales en la mayoría de los molinos de pulpa incluye la optimización de la eficiencia de reacción de los generadores de ClO2, la dosificación apropiada de ClO2, y el mejoramiento de control de los depuradores de desfogue-gas para disminuir las emisiones de dióxido de cloro a la atmósfera.

optek AF26 sensor de Absorción de doble canal

El gas de dióxido de cloro se genera comercialmente ya sea por reducción de clorato sódico y un medio ácido u oxidación del cloruro de sodio. Es un gas explosivo, verde amarillento, el cual es estable como una solución acuosa únicamente si se protege la solución de luz y se mantiene refrigerada. Por esta razón, el dióxido de cloro debe producirse y consumirse in situ con un generador de dióxido de cloro. La eficiencia de estos generadores y la dosificación de dióxido de cloro se pueden optimizar con el uso de los analizadores en línea de ClO2 de optek.

Debido a la naturaleza muy agresiva del fluido del proceso, todas las partes impregnadas se fabrican con materiales resistentes a la corrosión, como titanio y zafiro. Los detectores de referencia integrados de doble canal compensan todas las perturbaciones posibles como niveles variantes de partículas (turbidez) y el envejecimiento de la lámpara. Los filtros especiales de referencia de trazabilidad NIST le permiten al usuario verificar el funcionamiento del analizador sin ninguna intrusión en el proceso, haciendo que la validación sea rápida, simple y segura.

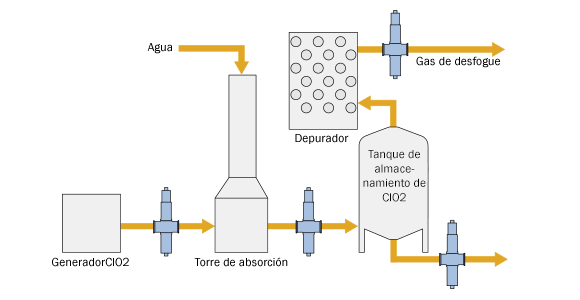

Instalación

Los sensores de optek se instalan fácilmente para proporcionar mediciones en tiempo real que optimicen el funcionamiento del proceso. El diseño modular óptico asegura la instalación óptima y las mediciones de alta resolución.

Beneficios

optek proporciona analizadores en línea y en tiempo real diseñados para las grandes tuberías industriales. Estos sensores se instalan utilizando células de flujo que soportan instalaciones de alta presión. La toma de muestas y análisis de laboratorio ya no son necesarios gracias a la medición de concentración en línea que se hace directamente en la tubería.

Las mediciones de concentración de ClO2 se logran en corrientes de líquido y gas. La tecnología de doble haz compensa el envejecimiento de la lámpara y niveles variables de partículas. Los sensores en línea de optek también están disponibles con clasificaciones de áreas peligrosas (ATEX, FM).

Convertidor fotométrico optek C4000

Los sensores de doble canal de optek compensan la turbidez de fondo u otros componentes del medio automáticamente utilizando una longitud de onda secundaria. Se recomienda usar directamente las señales de otros instrumentos de medición de temperatura o presión para compensar la concentración de ClO2 gaseoso puro.

La óptica de zafiro proporciona resistencia superior a todos los medios abrasivos y corrosivos para asegurar instalaciones a largo plazo. Para disminuir los costes de instalación en aplicaciones de puntos múltiples, el convertidor con cuatro salidas 4-20 mA puede interactuar con dos sensores en línea por separado. Las señales del convertidor puede transferirse opcionalmente a un PLC o al DCS de la planta usando la comunicación del PROFIBUS® PA.
