Soluções globais para o monitoramento de processo em linha

Halogênios (Bromo, Cloro, Flúor, Iodo)

A optek oferece analisadores fotométricos de processos em linha para a indústria Química. Instalados em pontos estratégicos dentro do processo: tubulação importante, tubulação de saída, em gases residuais de reatores ou em fluxos de água de resíduos; estes analisadores oferecem um excelente retorno de investimentos.

Concentração de Cloro

O Cloro está presente em parte significante da produção de produtos químicos, farmacêuticos, desinfetantes, agentes branqueadores e inseticidas. As otimizações de processos requerem concentrações de Cloro confiáveis e repetíveis. Estas medições reproduzíveis da concentração de Cloro são contínuas mesmo em altas pressões e temperaturas e sem a necessidade da preparação de amostras.

optek C4000, Conversor Fotométrico

As medições são possíveis no intervalo tanto de baixa quanto em altas % do range na fase gasosa e em níveis de ppm na fase líquida. Isto assegura o melhor controle de seu processo. Disponíveis também para áreas classificadas ATEX e FM.

Medições de outros halogeneos como o Bromo, iodo e o Flúor também podem ser obtidas nas fases gasosa e líquida para se assegurar um ótimo desempenho do processo.

Compensação

optek AF26-EX, Sensor de Absorbância de Canal Duplo

O sensor da optek de canal duplo compensa automaticamente, por exemplo, a turbidez de fundo ou outros constituintes do meio, através do uso de um segundo comprimento de onda. Os sinais de outros instrumentos medindo temperatura ou pressão podem ser usados diretamente como compensação na concentração do halogênio bruto. O Conversor C4000 da optek pode processar até duas entradas-mA, indicar o sinal compensado e pode transmiti-la via saídas 4 - 20 mA ou PROFIBUS ®.

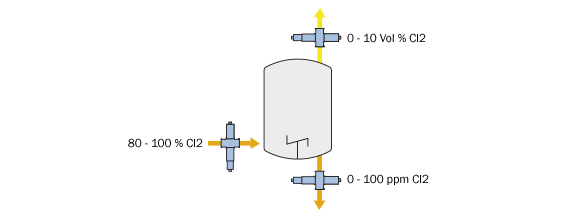

Como mostra o esquema, a concentração de Cloro é medida na entrada do reator para se determinar a concentração real (i.é de 80 - 100 % Vol). Na saída da exaustão, a concentração do Cloro pode ser monitorada na fase gasosa para se prevenir quanto ao excesso de emissões para a atmosfera (i.é de 0 - 10 % Vol). Ao mesmo tempo, um sensor instalado na derivação ou na linha de saída, assegura uma medição “on line” da concentração de Cloro na fase líquida (i.é de 0 - 100 ppm de Cloro). O monitoramento destes três pontos assegura o mais alto desempenho do processo e minimiza as perdas de produto.

optek C4000, Conversor Fotométrico

Um fotometro da optek de dois canais por Absorbância detecta os halogênios usando dois comprimentos de ondas no range visível (VIS) ou ultra violeta (UV). O primeiro comprimento de onda detecta a concentração do halogenio e o segundo comprimento de onda é usado para compensação de possíveis influências de outros componentes do meio. Subtraindo-se o sinal do segundo comprimento de onda do sinal do primeiro comprimento de onda, obtemos a medição do halogênio puro.

Eficiência Ótima

O uso dos sensores da optek em plantas químicas permite o monitoramento em tempo real dos halogênios deste as altas até as baixas concentrações nas fases gasosas e líquidas.

A habilidade de se monitorar os gases de exaustão previne contaminações na atmosfera enquanto reduz o consumo excessivo de emissões do Cloro em reações de cloração.

Controlando-se a taxa de alimentação do reator (Clorador) em uma malha de controle dinâmico, a eficiência de produção pode ser maximizada enqunto os custos de preparação de amostras são reduzidos.
