Monitoramento do ClO2 na linha

Monitoramento do ClO2 na linha

O Dióxido de Cloro (ClO2) tem se tornado o mais significante agente de branqueamento na indústria de celulose e papel para o branqueamento “Elemental Chlorine-Free” (EFC). Diferentes sequência de branqueamentos devem ser utilizadas na fabricação de várias polpas. Isto depende do processo de polpa utilizado, do conteúdo residual da lignina da polpa, bem como da alvura desejada. Os objetivos chave na maioria das fábricas de celulose incluem a otimização da eficiencia da reação do gerador de ClO2, da dosagem propriamente dita do ClO2 e da melhoria do controle dos gases de escape dos purificadores para se reduzir as emissões do Dióxido de Cloro para a atmosfera.

optek AF26 Sensor de Absorbância de Duplo Canal

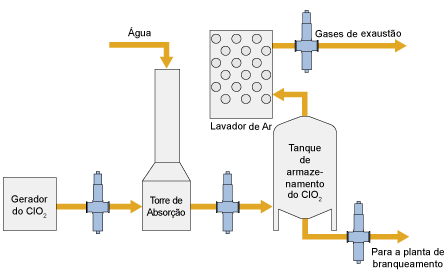

O gás de Dióxido de Cloro é comercialmente gerado tanto pela redução do Clorato de Sódio em meio ácido quanto pela oxidação do Clorito de Sódio. É um gás explosivo sintético amarelo esverdeado, que é estável como solução aquosa apenas se a solução for protegida da luz e mantida sob refrigeração. Por esta razão, o Dióxido de Cloro deve ser produzido e consumido no campo através de gerador de Dióxido de Cloro. A eficiência destes geradores e a dosagem do Dióxido de Cloro podem ser otimizadas usando-se os analisadores de ClO2 da optek diretamente na linha de processo.

Devido à natureza extremamente agressiva do fluxo do processo, todas as partes molhadas são manufaturadas com materiais resistentes à corrosão, tais como titânio e safira. Os detetores de duplo canal com referência integrada compensam todos os distúrbios possíveis tais como a variação dos níveis de particulados (turbidez) e do envelhecimento da lâmpada. Filtros de referência especiais rastreáveis ao NIST permitem ao usuário verificar o desempenho do analisador sem qualquer intrusão ao processo, fazendo uma validação rápida, simples e segura.

Instalação

Os sensores optek são facilmente instalados para fornecer medições em tempo real que otimizem o desempenho dos processos. O projeto óptico modular assegura uma instalação ótima e medições de alta resolução.

Benefícios

A optek oferece analisadores em tempo real diretamente na linha projetados para grandes tubulações industriais. Estes sensores são instalados usando câmara de medição de passagem integral que suportam instalações a altas pressões. A retirada de amostras do fluxo de processo e as análises laboratoriais não são mais necessárias devido à medição da concentração diretamente na linha de processo.

Medições da concentração do ClO2 diretamente na linha são obtidas em fluxos de líquidos e gases. A tecnologia de feixe de luz dividido compensa o envelhecimento da lâmpada e a variação dos níveis de particulados. Os sensores em linha da optek também estão disponíveis para áreas classificadas à prova de explosão (ATEX, FM).

optek C4000 Conversor Fotométrico

Os sensores de canal duplo compensam a turbidez de fundo ou outros meios, automaticamente, utilizando um segundo comprimento de onda. Os sinais provenientes de outros instrumentos medindo a temperatura ou pressão, recomenda-se serem usados diretamente como compensação da concentração do gás ClO2 em estado natural.

A ótica de safira oferece uma resistência superior para todos os meios corrosivos e abrasivos para se garantir uma instalação de longa duração. Para se reduzir os custos de instalação em aplicações de múltiplos pontos, o conversor baseado em microprocessador com quatro saídas de 4 - 20mA, é capaz de interfacear com dois sensores na linha, separadamente. Os sinais do conversor podem opcionalmente serem transferidos para um PLC ou o DCS da planta usando a comunicação PROFIBUS® PA.
