Des solutions mondiales pour un contrôle de process en ligne

Concentration en Halogène

optek fournit des analyseurs photométriques de hautes performances pour les process en ligne de l’industrie chimique. Installés aux points stratégiques du process (conduits effluents, conduits d’écoulement, lignes d’échappement gazeux de réacteurs, flux d’eaux usées), ces analyseurs fournissent un excellent retour sur investissement.

Concentration du chlore

Le chlore joue un rôle très important dans la production des produits chimiques, des produits pharmaceutiques, des désinfectants, des agents de blanchiment et des insecticides. L’optimisation du process exige alors des concentrations de chlore fiables et reproductibles. Les mesures optek de concentration en chlore sont reproductibles, continues, même à haute pression et/ou haute température et ne nécessitent pas de préparation d’échantillons.

Convertisseur photométrique optek C4000

Les mesures optek peuvent s’exprimer en % de gamme (haute ou basse) en phase gazeuse, et en ppm en phase liquide. Ceci permet un contrôle optimum de votre process. Des systems compatibles aux classifications zone dangereuse ATEX et FM sont également disponibles.

La mesure d’autres halogènes tels que le brome, l’iode et le fluor peut aussi être réalisée sous forme gazeuse ou liquide, toujours afin de garantir des performances optimales du process.

Compensation

Capteur d‘absorption bicanal optek AF26-EX

Les capteurs double canal optek compensent automatiquement la turbidité liée au fond ou à d’autres composants du milieu, en utilisant une longueur d’onde secondaire. Des mesures externes provenant d’autres instruments telles la température ou la pression peuvent être utilisées directement pour compenser ou corriger la concentration brute d’halogènes. Le convertisseur optek C4000 peut traiter jusqu’à deux entrées en mA afin d’afficher un signal corrigé et le transmettre via 4 sorties en mA- ou au PROFIBUS® PA ou FOUNDATION™ Fieldbus.

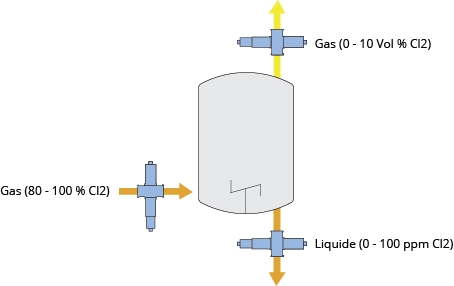

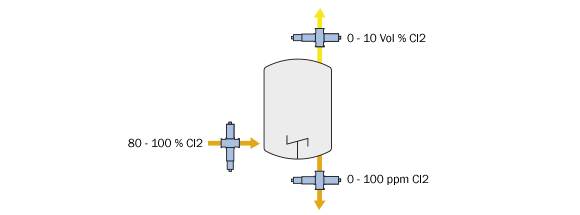

Comme montré sur l’illustration le chlore est mesuré à l’entrée du réacteur pour déterminer la concentration réelle. A l’évacuation du réacteur la concentration en chlore est mesurée en phase gazeuse afin de respecter les normes légales et environnementale et évite une émission excessive de gaz dans l’atmosphère. Un capteur peut aussi être installé en bypass ou sur la conduite principale de sortie afin de mesurer la concentration du chlore en phase liquide. La mesure de la concentration de chlore en ces trois points assure les plus hautes performances du procès et réduits les pertes et émissions de produits.

Boîtier antidéflagrant Ex d pour convertisseur C4000

De par la nature agressive du milieu chimique, les parties mouillées de l’analyseur sont conçues pour résister à la corrosion grâce à l’utilisation de matériaux tels que le titane le téflon, des fenêtres en saphir et des joints en fluorélastomère. Ces matériaux ont démontré leur résistances a des milieux tels que le chlore en phase aqueuse dans de nombreuses installations.

Efficacité optimales

L’utilisation des capteurs optek dans les usines chimiques permet une surveillance en temps réel des halogènes allant de concentrations élevées aux faibles et, ceci aussi bien en phase gazeuse que liquide.

La capacité de contrôler les gaz d’échappement empêche la contamination atmosphérique tout en réduisant la consommation et les excès de rejet de chlore dus aux réactions de chlorification.

Contrôler le taux d’alimentation du réacteur (électrolyseur) par l’intermédiaire d’une boucle d’asservissement maximise l’efficacité de production et minimise les coûts de préparation d’échantillon.
