Des solutions mondiales pour un contrôle de process en ligne

Détection de fuites / Condensat / détection de l’entrainement

Echelles de mesures typique :

  • 0 - 10 ppm (hydrocarbure dans l’eau)
  • 0 - 100 APHA/Hazen (couleur)
  • 0 - 100 mg/l (aromatique UV)

Détections des fuites

La détection des fuites est à prendre en considération pour de nombreuses usines chimiques. Des entreprises de nombreux secteurs exigent la mesure de fuite d’hydrocarbures, de composés aromatiques ou chimiques dans la gamme des ppm. Et qui pour chaque composés nécessite une technique de détection différentes. La capacité d’optek a personnaliser ses solutions sur les paramètres d’applications fournissent à l’usine un système de surveillance en temps réels fiables dans presque toutes les conditions de process.

optek TF16-EX-HT-N Lumière diffusée, turbidimètre bicanal

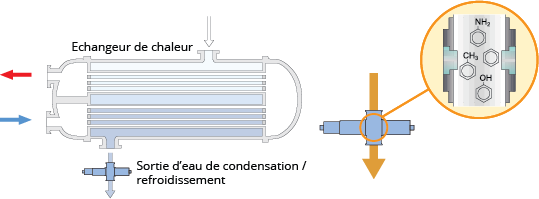

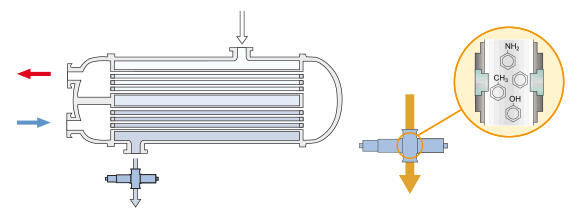

Surveillance des échangeurs thermiques

Surveillance des échangeurs thermiques. La surveillance de l’échangeur de chaleur est une application très commune, où l’eau est typiquement du côté basse pression et le liquide de process (par exemple , des hydrocarbures ) du côté haute pression. Dans le cas où le liquide est non miscible dans l’eau, l’eau peut être contrôlée par un TF16 -N de optek capteur de turbidité lumière qui peut détecter des huiles, des amines , des particules , des hydrocarbures et même des bulles a des seuil de détections très bas.

Logement en acier inoxydable pour convertisseur C4000

Dans le cas où le liquide de process est miscible dans l’eau et occasionne une contamination chimique ou un changement de couleur, l’eau peut être contrôlée par un détecteur d’absorption à double faisceau AF26. L’AF26 peut détecter pratiquement toutes les impuretés provoquant un changement de couleur, et peut détecter la présence de produit chimique a des concentration de l’ordre du ppm. Si des molécules aromatiques compose le liquide de procès l’AF46 mesure des concentrations dans l’ultra-violet a des concentration de l’ordre du ppm.

Le convertisseur C4000 traduit les signaux du capteur en concentration et génère un signal de sortie envoyée au système de supervision du procès. Dans le cas de l’utilisation d’une source d’eau naturel dans un échangeur thermique simple, il pourrait y avoir une mesure de turbidité ou de couleur a monitorer, le C4000 peut monitorer l’entrée et la sortie de l’échangeur, et rapporter une mesure différentiel permettant ainsi d’évaluer la présence d’une fuite dans le système. En plus d’offrir un affichage local le convertisseur relaie des niveaux d’alarme afin de mieux maitriser le process, en temps réel. Des options de communication telle que Profibus® PA et FOUNDATION™ Fieldbus sont disponible.

optek AF46-EX-HT Capteur d‘absorption UV bicanal

Les capteurs et convertisseurs peuvent être installé dans tous les types d’environnements ou classification électrique, des pressions de 100 bars et des températures jusqu’à 240° sont autorisés. Le capteur peut être placé sur des lignes de process ayant des diamètres jusqu’à 6 pouces. Les capteurs sont disponibles avec différentes connectiques et différent type matériaux, afin de s’adapter exactement au condition du process. Les analyseurs optek offrent également une opportunité pour réduire les couts améliorer la qualité et les couts de fabrications.

Condensat de la chaudière

Convertisseur photométrique optek C4000

Comme pour les échangeur de chaleur la chaudière produit des condensats l’eau de refroidissement doit être surveiller afin d’éviter les contaminations qui contaminerait d’autres étapes du process. La surveillance en ligne permet la réutilisation des fluides, permettant d’économiser de l’énergie, et de minimiser les consommation d’eau et de produit chimique.

Similaire au monitoring des échangeurs thermiques, le milieu contaminant requiert différents capteurs pour la surveillance du process. La mesure du condensat de chaudière est une application courante ou des versions hautes température des capteurs sont nécessaires.
